Введення:

Клапан метелика голого валу ділиться на м'яке ущільнення і жорстке ущільнення двох ущільнювальних форм; М'яке ущільнення гладкого стрижня метелик клапан зазвичай використовується в вафельний тип, тип наконечника, фланець типу, тип канавки, жорстке ущільнення гладкий стрижень метелик клапан зазвичай використовується в вафельний тип, тип наг, фланець типу, зварювальний тип.

Застосування:

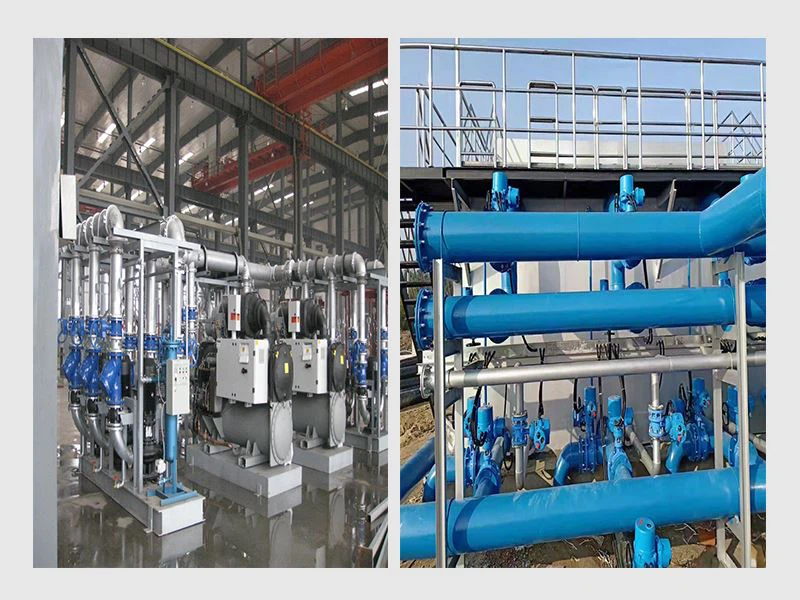

Клапан метелика голого вала широко використовується в металургії, нафтохімічній, хімічній переробці, водопостачанні та дренажній інженерії та інших галузях промисловості.

Опис:

Особливості продукту:

1. Фланець на клапані метелика є самоз'єднувальною пластиною, верхній фланець - ISO 5211, американський стандарт, національний стандарт 90°. Верхній фланець також можна налаштувати відповідно до потреб клієнтів.

2. Діаметр валу клапана метелика голого валу, як правило, квадратний вал, головка еліптичного вала та з'єднання ключа круглого вала.

3. Клапан метелика голого валу можна з'єднати ручним пристроєм, електричним пристроєм, пневматичним пристроєм і режимом передачі гідравлічного пристрою.

Специфікація:

Розмір клапана:	1.2"-144"
Клас тиску:	125LB 150LB PN10
Матієріали:	Пластичне залізо ASTM A536, вуглецева сталь A216 WCB, нержавіюча сталь A351 CF8/CF8M, мідний сплав B148-95400/95800
Стандарти проектування та виробництва:	API609, BS5155, EN593
Стандарти віч-на-віч:	API609, EN558-1, DIN3202K1, ISO5752
Стандарти розмірності фланців:	ASME B16.1 125LB/150LB, BS4504 PN10/PN16, DIN2501 PN10/PN16, JSIB2220 10K
Стандарти перевірки тиску:	API598, WN12266-1, DIN3230 Part3
Сертифікація якості/продукції:	CE, ACS, WRAS, TS...
Параметри оператора клапана	Електричний, пневматичний, гідравлічний і т.д.
Типи підключення процесів	Тип вафлі/ фланця
Застосовний носій	Прісна вода, стічні води, морська вода, повітря, пара, їжа, ліки, всі види олії, кислоти, лугу і т.д.
