Вступ:

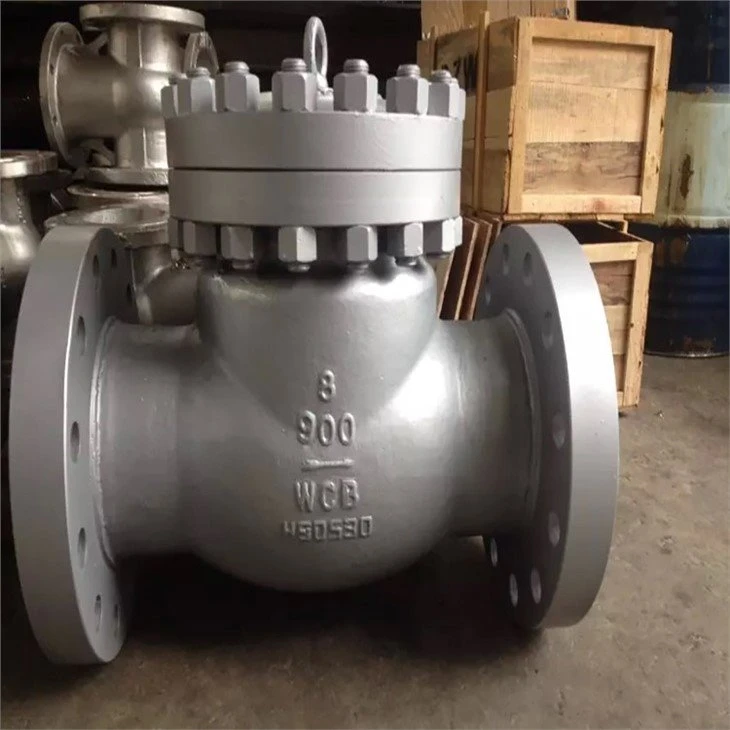

Конструкція та виготовлення зворотного клапана зі сталі API відповідно до ANSIB16.34, вимоги стандарту API 16d Американського нафтового інституту щодо типу поворотного диска зворотного клапана, прямого потоку, горизонтального трубопроводу, вертикального трубопроводу; Вал коромисла перевірки повороту вбудований для зменшення зовнішнього витоку

Застосування:

Сталевий поворотний зворотний клапан API підходить для середовища: води, масла, пари, кислотного середовища тощо. Продукти широко використовуються в нафтовій, хімічній, фармацевтичній, електроенергетичній промисловості та інших умовах роботи трубопроводу.

Опис:

Продукт розроблено та виготовлено відповідно до американського національного стандарту ANSIB16.34, стандарт Американського нафтового інституту APl6D вимагає, щоб диск був поворотного типу, канал потоку був прямого-наскрізного типу, горизонтальний трубопровід можна було встановити вертикальний трубопровід вал коромисла з вбудованою-конструкцією, зменшує зовнішні дефекти витоку корпусу клапана, кришка клапана закріплена болтами, під високим тиском (PN) 10 МПа), фланець має внутрішній тиск, самоущільнювальну структуру, що робить виріб невеликими за розміром, невеликою вагою і надійним у герметизації.

Специфікація:

Розмір клапана:	1.5"-24"
Клас тиску:	16-250 бар
Матеріали:	Вуглецева сталь A216 WCB, нержавіюча сталь A351 CF8/CF8M
Стандарти проектування та виготовлення:	ASME B16.34, API 602, API 6D
Стандарти обличчям до лиця:	API 6D, ANSI B16.10
Стандарти розмірів фланців:	ASME B16.5, ASME B16.47
Стандарти випробування під тиском:	API598, API6D
Сертифікати якості/продукту:	CE, ACS, WRAS, TS...
Типи підключення до процесу	Фланцеві, зварні
Застосовне середовище	Прісна вода, стічні води, морська вода, повітря, пара, продукти харчування, ліки, масла, кислоти, луги тощо
